Clichy-Batignolles : un pont et une passerelle pour franchir les voies ferrées
Mise à jour le 14/05/2019
Sommaire
Revenir en haut
Le lancement des deux nouveaux ouvrages de franchissement des voies ferrées (un pont circulé et une passerelle piétonne) est une étape majeure dans l’aménagement du quartier Clichy-Batignolles.
Le lancement des deux nouveaux ouvrages de franchissement des voies ferrées (un pont circulé et une passerelle piétonne) a marqué une évolution majeure dans l’aménagement du quartier Clichy-Batignolles, en fluidifiant à terme les déplacements et en renforçant le lien entre la ZAC et le secteur Saussure-Pont Cardinet.
Les ouvrages

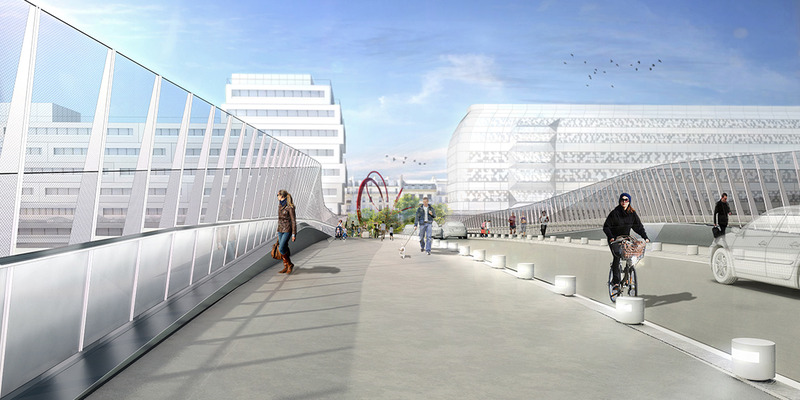

Le pont
Fin 2017, le pont, conçu par le groupement constitué de l’agence britannique WILKINSON EYRE Architects et les bureaux d’études Arcadis ainsi que Light Cibles, sera accessible à tous les usagers : piétons, vélos, bus et tous véhicules avec une vitesse limitée à 30 km/h.
Avec ses lignes fines et élégantes pour préserver les vues, cet ouvrage s’inscrit dans la tradition des ponts routiers parisiens. Il mesure 120 mètres de long pour 17,50 mètres de large.

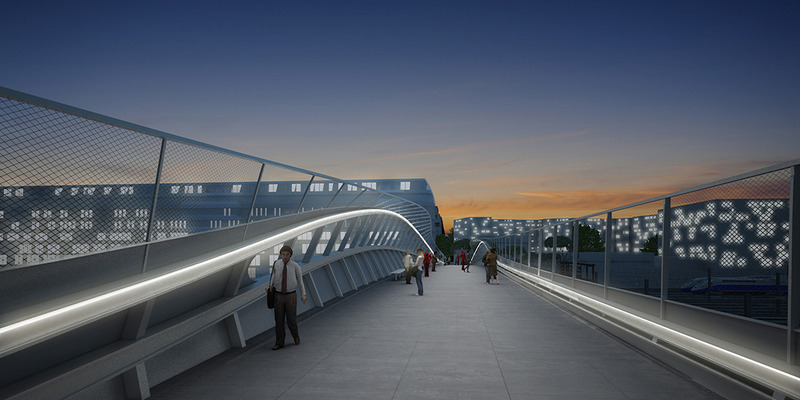

La passerelle
La passerelle, dessinée par l’architecte-ingénieur Marc MIMRAM, a été mise en service début 2018. Elle débouche, à l’Est, dans le nouveau quartier Clichy-Batignolles et, à l’Ouest, devant le collège La Rose blanche.
Comme le pont, elle mesure 120 mètres de long. Plus étroite avec ses 8,80 mètres de large, elle est réservée aux piétons et aux cyclistes.
Le traitement et les matériaux utilisés s’inscrit dans la continuité des espaces publics du quartier.
Des ouvrages choisis par concours d'architectes
Un concours a été lancé en 2012 pour la conception des deux ouvrages. 24 candidatures ont été déposées pour le pont et 46 pour la passerelle.
Après analyse des dossiers, 5 candidatures ont été sélectionnées pour chacun des ouvrages.
Les 10 finalistes ont réalisé une esquisse pour permettre au jury de choisir un lauréat par ouvrage.
Comment sont construits les ouvrages ?
1. La fabrication des appuis
Les appuis (appelés « culées » aux extrémités et « piles » au centre) ont été construits en bordure et au niveau du domaine ferroviaire.
2. La fabrication des tabliers
Les « tabliers » (partie du pont sur laquelle s’effectuent les déplacements) ont été construits en usine par morceaux puis acheminés en convois exceptionnels sur les terrains situés entre le faisceau ferroviaire et le parc Martin Luther King. Ils ont été assemblés sur place.
3. Le lancement des deux ouvrages
Le week-end du 13 et 14 août 2016, les tabliers ont été mis en place au-dessus du domaine ferroviaire.
Ils ont été poussés au-dessus des voies au cours du weekend à une vitesse de 5 à 10 mètres à l’heure.

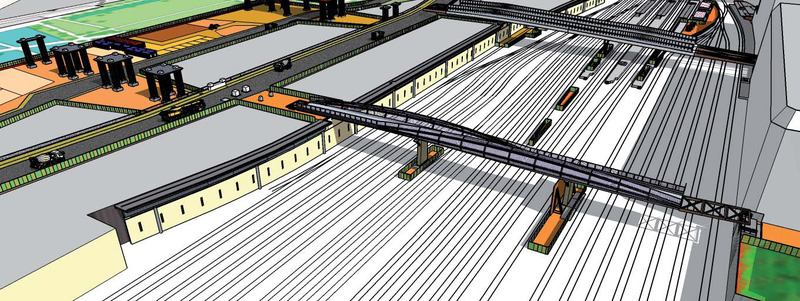

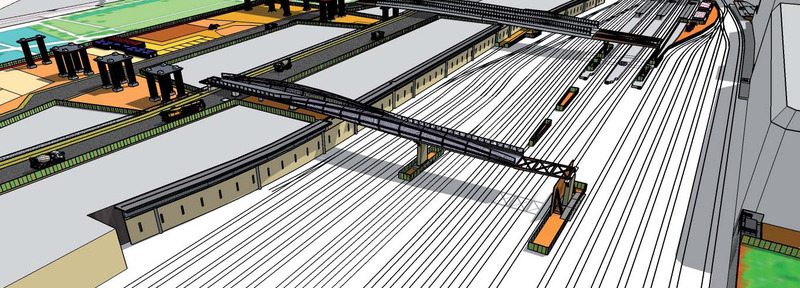

Le pont et la passerelle ont été lancés progressivement depuis la ZAC Clichy-Batignolles jusqu’à la rive du lotissement Saussure sur des appuis provisoires visibles autour des piles définitives
Ils ont été poussés au-dessus des voies au cours du weekend à une vitesse de 5 à 10 mètres à l’heure.
Le pont et la passerelle ont été lancés progressivement depuis la ZAC Clichy-Batignolles jusqu’à la rive du lotissement Saussure sur des appuis provisoires visibles autour des piles définitives
Les opérations ont débuté samedi 13 Août 2016 à partir de midi et se sont déroulées sans interruption (même pendant la nuit) jusqu'au dimanche 14 août 2016 aux alentours de midi.
4. Les travaux de finition
Le lancement achevé, les tabliers sont ensuite abaissés progressivement pour s’appuyer sur les piles et les culées (dévérinage). Les ouvrages provisoires nécessaires au lancement des ouvrages sont ensuite retirés.
Enfin, les mois suivants seront consacrés à la finition des deux ouvrages : Peinture anticorrosion, revêtement des sols*, pose des éclairages et des protections caténaires, travaux sur les rives…
Enfin, les mois suivants seront consacrés à la finition des deux ouvrages : Peinture anticorrosion, revêtement des sols*, pose des éclairages et des protections caténaires, travaux sur les rives…
Le pont fera également l’objet de travaux supplémentaires tels que l’installation de la main courante ou le passage des réseaux concessionnaires dans la structure (électricité, télécommunication, chauffage urbain).
* pour le pont : dalle béton recouverte d'enrobés pour la chaussée et d'asphalte pour les trottoirs / pour la passerelle : revêtement en résine
• La construction et la mise en peinture des ouvrages ont été réalisées en atelier durant 7 mois.
• 1 150 tonnes d'aciers ont été nécessaires à la construction du tablier et des piles du pont, 350 tonnes pour le tablier de la passerelle
• 5 mois : c’est le temps qu’il a fallu pour assembler le pont et la passerelle sur chantier
• Le pont et la passerelle sont lancés à l’aide d’un treuil de traction qui tire un câble attaché à l’extrémité de l’ouvrage. Sur les appuis, des appareils provisoires en téflon permettent à l’ouvrage de glisser.
Quelques images
1. Ci-dessous la mise en place des piles dans le domaine ferroviaire. En arrière-plan on aperçoit la structure du tablier en cours de construction
2. Mise en place des éléments de palée sur la pile de la passerelle. palée est un appui provisoire sur lequel repose l’ouvrage lors de sa construction, elle est de plus équipée du dispositif qui permettra à l’ouvrage de glisser et d’être réglé transversalement au cours du lançage
Lancement réussi !
Le weekend des 13 et 14 août 2016, le pont et la passerelle ont été poussés au-dessus du faisceau ferré, à la vitesse de 5 à 10 mètres à l’heure ; une opération très technique, précise et spectaculaire !
Elle a nécessité une interruption progressive du trafic ferroviaire au départ ou à destination de la Gare Saint-Lazare. L'interruption a été totale le dimanche 14 août de minuit à midi et le trafic a ensuite repris.
Une grue mobile a été mise en place dans la rue Picquart à la fin de l'opération afin de démonter les avants-becs des ouvrages (il s’agit de structures métalliques placées à l’extrémité des ouvrages permettant une meilleure répartition des charges au cours du lancement).
Une grue mobile a été mise en place dans la rue Picquart à la fin de l'opération afin de démonter les avants-becs des ouvrages (il s’agit de structures métalliques placées à l’extrémité des ouvrages permettant une meilleure répartition des charges au cours du lancement).
Un belvédère éphémère avait été installé boulevard Pereire pour permettre aux passants d'assister à ces opérations tout le weekend.
Si vous n'avez pas pu assister au lancement du pont et de la passerelle en direct, visionnez le en intégralité grâce au timelapse réalisé par Paris Batignolles Aménagement
Et une vidéo rétrospective retraçant l'ensemble du lancement.
Vous pouvez également vous connecter aux 3 webcams qui suivent en permanence les chantiers du secteur ouest sur le projet Clichy Batignolles.
